一、液晶顯示器基本常識LCD基本常識
液晶顯示是一種被動的顯示，它不能發光，只能使用周圍環境的光。它顯示圖案或字符只需很小能量。正因為低功耗和小型化使 LCD成為較佳的顯示方式。液晶顯示所用的液晶材料是一種兼有液態和固體雙重性質的有機物,它的棒狀結構在液晶盒內一般平行排列，但在電場作用下能改變其排列方向。對于正性TN-LCD，當未加電壓到電極時，LCD處于"OFF"態，光能透過LCD呈白態;當在電極上加上電壓LCD處于"ON"態，液晶分子長軸方向沿電場方向排列，光不能透過LCD，呈黑態。有選擇地在電極上施加電壓，就可以顯示出不同的圖案。對于STN-LCD，液晶的扭曲角更大，所以對比度更好，視角更寬。STN-LCD是基于雙折射原理進行顯示，它的基色一般為黃綠色，字體藍色，成為黃綠模。當使用紫色偏光片時，基色會變成灰色成為灰模。當使用帶補償膜的偏光片，基色會變成接近白色,此時STN成為黑白模即為FSTN,以上三種模式的偏光片轉 90°，即變成了藍模，效果會更佳。

二、液晶顯示器件的結構

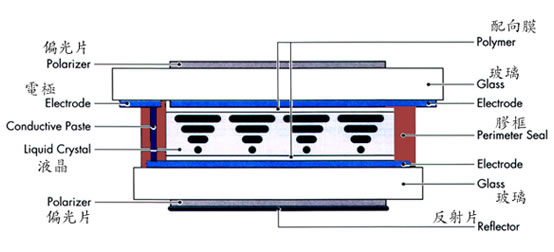

下圖是一個反射式TN型液晶顯示器的結構圖.

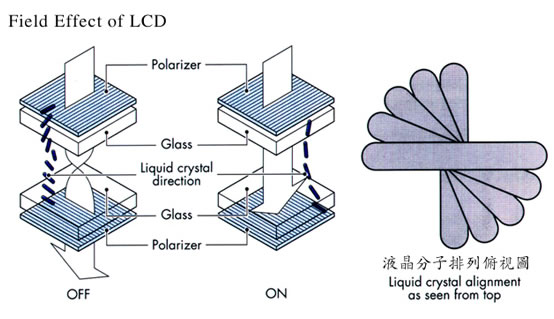

從圖中可以看出,液晶顯示器是一個由上下兩片導電玻璃制成的液晶盒，盒內充有液晶，四周用密封材料-膠框（一般為環氧樹脂）密封，盒的兩個外側貼有偏光片。液晶盒中上下玻璃片之間的間隔，即通常所說的盒厚，一般為幾個微米(人的準確性直徑為幾十微米）。上下玻璃片內側，對應顯示圖形部分，鍍有透明的氧化甸-氧化錫（簡稱ITO）導電薄膜，即顯示電極。電極的作用主要是使外部電信號通過其加到液晶上去。液晶盒中玻璃片內側的整個顯示區覆蓋著一層定向層。定向層的作用是使液晶分子按特定的方向排列，這個定向層通常是一薄層高分子有機物，并經摩擦處理;也可以通過在玻璃表面以一定角度用真空蒸鍍氧化硅薄膜來制備。在TN型液晶顯示器中充有正性向列型液晶。液晶分子的定向就是使長棒型的液晶分子平行于玻璃表面沿一個固定方向排列,分子長軸的方向沿著定向處理的方向。上下玻璃表面的定向方向是相互垂直的，這樣，在垂直于玻璃片表面的方向，盒內液晶分子的取向逐漸扭曲，從上玻璃片到下玻璃片扭曲了90°(參見下圖)，這就是扭曲向列型液晶顯示器名稱的由來。

實際上，靠近玻璃表面的液晶分子并不完全平等于玻璃表面，而是與其成一定的角度，這個角度稱為預傾角，一般為1~2°。液晶盒中玻璃片的兩個外側分別巾有偏光片，這兩片偏光片的偏光軸相互平行(黑底白字的常黑型)或相互正交(白底黑字的常白型)，且與液晶盒表面定向方向相互平行或垂直。偏光片一般是將高分子塑料薄膜在一定的工藝條件下進行加工而成的。
我們通常所見的多是反向型的液晶顯示器,這種顯示器在下邊的偏振片后還貼有一片反光片。這樣，光的入射和觀察都是在液晶盒的同一側。

照明方式
LCD有三種顯示方式:反射型，全透型和半透型。反射型LCD的底偏光片后面加了一塊反射板，它一般在戶外和光線良好的辦公室使用。全透型LCD的底偏光片是全透偏光片，它需要連續使用背光源，一般在光線差的環境使用。半透型LCD是處于以上兩者之間，底偏光片能部分反光，一般也帶背光源，光線好的時候，可關掉背光源;光線差時，可點亮背光源使用LCD.
